ভূমিকা
ফাইবার অপটিক্সের বেশিরভাগ গাইড একটি জীবাণুমুক্ত পাঠ্যপুস্তকের মতো পড়ে। তারা অংশগুলি তালিকাভুক্ত করে, স্ট্যান্ডার্ডের চারপাশে নিক্ষেপ করে এবং এটিকে একটি নিখুঁত, প্লাগ-এবং-খেলার জগতের মতো মনে করে৷ ডাটা সেন্টার নির্মাণ এবং ফিল্ড মেরামতের জন্য হাঁটু গেড়ে বছরের পর বছর অতিবাহিত করার পরে, আমি আপনাকে বলতে পারি এটি ছাড়া অন্য কিছু। একটি রক-কঠিন নেটওয়ার্ক এবং একটি সমস্যা সমাধানকারী দুঃস্বপ্নের মধ্যে পার্থক্য প্রায়শই নম্র, কখনও কখনও বিভ্রান্তিকর, টুকরোগুলি যা একে একে আঠালো করে দেয়: সংযোগের উপাদানগুলি৷
নিখুঁত তত্ত্ব ভুলে যান; এখানে বাস্তব-বিশ্ব, প্রায়ই-তাদের বেছে নেওয়ার বিষয়ে মতামত দেওয়া হয়।
1. দফাইবার অপটিক অ্যাডাপ্টার: আপনার সংযোগকারীর ল্যান্ডিং প্যাড
নির্ভুলতা সকেট হিসাবে একটি অ্যাডাপ্টার চিন্তা করুন. এর একমাত্র কাজ হল দুটি সংযোগকারী ফেরুলকে নিখুঁত, ধুলোমুক্ত{1}}বিন্যাস করা। এটা সহজ বলে মনে হয়, কিন্তু এখানে অনেক সস্তা-আউট এবং পরে অর্থ প্রদান করা হয়৷
আপনি আপনার সাধারণ ধরনের পেয়েছেন: chunky, latching SC; ক্ষুদ্র, সর্বব্যাপী এলসি; শ্রমসাধ্য, থ্রেডেড এফসি। নিয়মটি নির্বোধভাবে সহজ:সংযোগকারী মেলে।একটি এলসি প্লাগ একটি এলসি অ্যাডাপ্টারের মধ্যে যায়। অন্য কিছু জোর করার চেষ্টা করা একটি $500 সংযোগকারীকে নষ্ট করার একটি দুর্দান্ত উপায়। আসল পছন্দ ভিতরে হাতা উপাদান আসে. 99% ইনডোর অ্যাপ্লিকেশনের জন্য, জিরকোনিয়া সিরামিক হাতা সোনার মান-এগুলি ধারাবাহিকভাবে কম ক্ষতির প্রস্তাব দেয়৷
যাইহোক, সামরিক বা চরম বহিরঙ্গন অ্যাপ্লিকেশনগুলির জন্য বন্য তাপমাত্রার পরিবর্তন সাপেক্ষে, আপনি ফসফর ব্রোঞ্জের ধাতব হাতাগুলির জন্য বিশেষ বৈশিষ্ট্যগুলি দেখতে পাবেন, কারণ তারা তাপীয় প্রসারণকে আরও ভালভাবে পরিচালনা করে, যদিও সামান্য, প্রায়শই গ্রহণযোগ্য, ক্ষতির শাস্তি রয়েছে৷ আমার ব্যক্তিগত গ্রহণ? ডেটা সেন্টার এবং এন্টারপ্রাইজ কাজের জন্য সিরামিকের সাথে লেগে থাকুন। এবং পরিষ্কার সংকেতের ভালবাসার জন্য,সবসময় বিল্ট ইন ডাস্ট শাটার সহ অ্যাডাপ্টার ব্যবহার করুন।আমি প্রায় অন্য যেকোনো কারণের চেয়ে একটি খোলা বন্দরে দূষণ থেকে বেশি সমস্যা দেখেছি।
2. দফাইবার অপটিক সংযোগকারী: ব্যবসার শেষ

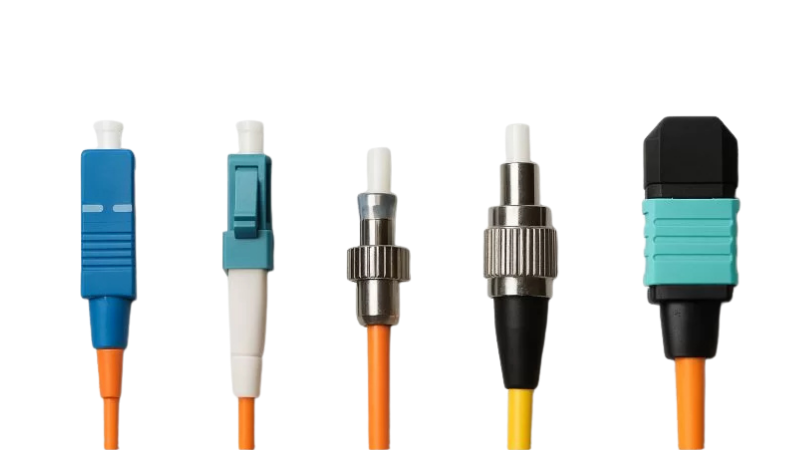

এই প্লাগ. এটা আপনার বিশ্বের ইন্টারফেস. ল্যান্ডস্কেপ উত্তরাধিকার এবং আধুনিক একটি মিশ্রণ.
SC:কাজের ঘোড়া। বোবা, নির্ভরযোগ্য, এবং একটু ভারী. এখনও অনেক টেলকো কেন্দ্রীয় অফিস এবং FTTx টার্মিনালে রাজা।
এলসি:বর্তমান চ্যাম্পিয়ন। এর ছোট ফর্ম ফ্যাক্টর ডেটা সেন্টার যুদ্ধ জিতেছে। আপনি যখন 1U প্যানেলে 48টি পোর্ট প্যাক করছেন, তখন LC আপনার একমাত্র বুদ্ধিমান পছন্দ।
FC এবং ST:পুরানো প্রহরী। আপনি অনেক পরীক্ষার সরঞ্জামে FC পাবেন (যেমন আপনার OTDR) কারণ থ্রেডেড কাপলিং সুরক্ষিত। কিছু পুরানো ক্যাম্পাসের ব্যাকবোনে ST ঝুলে আছে। আমার পরামর্শ? তাদের সাথে নতুন ইনস্টলেশনগুলি নির্দিষ্ট করবেন না যদি না আপনি বিদ্যমান গিয়ার দ্বারা বাধ্য হন৷
MTP/MPO:গতির জন্য ভবিষ্যত (এবং বর্তমান)। এই মাল্টি-ফাইবার অ্যারে সংযোগকারীটি 40G, 100G, এবং 400G সম্ভব করে তোলে৷ এটি জটিল, পোলারিটি মাথাব্যথার একটি ধ্রুবক উৎস, কিন্তু উচ্চ-ঘনত্বের মেরুদণ্ডের-লিফ আর্কিটেকচারের জন্য অ-আলোচনাযোগ্য নয়।
এখন, দবৃহত্তম ল্যান্ডমাইন: UPC বনাম APC।নীল (UPC) এবং সবুজ (APC) শেষ হয়বিনিময়যোগ্য নয়।UPC এর একটি ফ্ল্যাট পলিশ আছে; APC-তে একটি 8-ডিগ্রী কোণীয় পলিশ রয়েছে। এগুলো মিশ্রিত করলে সর্বনাশা ক্ষতি হয়। নিয়মটি সোজা: APC ব্যবহার করুনশুধুমাত্রযেখানে রিটার্ন লস (ব্যাক-প্রতিফলন) গুরুত্বপূর্ণ। এটি প্রায় একচেটিয়াভাবে RF ভিডিও ওভারলে (CATV) এবং প্যাসিভ অপটিক্যাল নেটওয়ার্ক (PON) সিস্টেমে যেমন আপনার ফাইবার-থেকে-বাড়িতে-৷ অন্য প্রতিটি ডেটা অ্যাপ্লিকেশনের জন্য-ইথারনেট, ফাইবার চ্যানেল, SONET-UPC মানক এবং সঠিক। আমি যতবার সবুজ APC সংযোগকারীকে একটি স্ট্যান্ডার্ড ডেটা লিঙ্কের জন্য ভুলভাবে অর্ডার করতে দেখেছি তার সংখ্যা হারিয়ে ফেলেছি, যার ফলে বিভ্রান্তি এবং বিলম্ব হয়েছে।
3. দফাইবার প্যাচ কর্ড: ওয়ার্কহরস ক্যাবল
এটি আপনার সুইচ এবং প্যানেলের মধ্যে প্লাগ করা সমাপ্ত তার। এগুলি কেনা সহজ বলে মনে হচ্ছে, তবে বিবরণ গুরুত্বপূর্ণ।
প্রথম,সংযোগকারী শেষ।আপনার গিয়ার জানুন. এলসি পোর্ট সহ একটি অ্যারিস্তা সুইচের জন্য এলসি-এলসি ডুপ্লেক্স তারের প্রয়োজন৷ স্পষ্ট মনে হচ্ছে, কিন্তু আপনি অবাক হবেন।ফাইবার টাইপ গুরুত্বপূর্ণ: একক-মোডের জন্য হলুদ জ্যাকেট (দীর্ঘ পথ, উচ্চ গতি), OM4/OM5 মাল্টি-মোডের জন্য অ্যাকোয়া (সংক্ষিপ্ত-নাগাল, খরচ-কার্যকর ডেটা সেন্টার লিঙ্ক)। জ্যাকেট উপাদান খুব গুরুত্বপূর্ণ. প্লেনাম স্পেস, আপনিআবশ্যকমার্কিন যুক্তরাষ্ট্রে NEC এর মতো অগ্নি নিরাপত্তা কোডগুলি পূরণ করতে LSZH (লো স্মোক জিরো হ্যালোজেন) রেটযুক্ত তারগুলি ব্যবহার করুন৷ রাইজার-রেটেড (CMR) মেঝেগুলির মধ্যে উল্লম্ব দৌড়ের জন্য।
আমার দৃঢ় সুপারিশ:বেন্ড-অসংবেদনশীল ফাইবারে বিনিয়োগ করুন (ITU-T G.657.A2 অনুগত) প্যাচ কর্ডের জন্য। সামান্য খরচ প্রিমিয়াম এটি মূল্য. এটি আপনাকে "ম্যাক্রোবেন্ড" অ্যাটেন্যুয়েশন সম্পর্কে চিন্তা না করে কোণে শক্তভাবে তারগুলিকে রুট করতে দেয়, যা সঙ্কুচিত ক্যাবিনেটে জীবন রক্ষাকারী। জটিল, দীর্ঘ-DWDM বা 400G লিঙ্কগুলিতে পৌঁছানোর জন্য, নির্দিষ্ট করুনআল্ট্রা লো লস (ULL)প্যাচ কর্ড। এগুলি 0.15 dB-এর নীচে ক্ষতি অর্জন করতে প্রিমিয়াম ফেরুল এবং পলিশিং ব্যবহার করে, আপনাকে মূল্যবান অতিরিক্ত লিঙ্ক বাজেট দেয়।
4. দফাইবার অপটিক পিগটেল: ফিউশন পয়েন্ট
একটি বেণী একটি হাইব্রিড: এক প্রান্তে একটি সংযোগকারী, অন্য দিকে খালি ফাইবার। এটি ব্যাকবোন তারের (খালি প্রান্তে কাটা) এবং প্যাচ প্যানেলের (যেখানে সংযোগকারী প্লাগ ইন) এর মধ্যে স্থায়ী সেতু।
এখানে অনুশীলন তত্ত্ব থেকে বিচ্ছিন্ন হয়। ফিল্ড-ইনস্টলযোগ্য সংযোগকারী থাকা অবস্থায়,কোনো ফ্যাক্টরি-পলিশ করা পিগটেলকে হারাতে পারে না যা ফিউশন স্প্লিস করা হয়।TIA-455-234-এর মতো স্ট্যান্ডার্ডে নথিভুক্ত করা ফ্যাক্টরি পলিশ থেকে ধারাবাহিকতা এবং কম ক্ষতি (সাধারণত 0.2 dB-এর চেয়ে কম বা সমান), আদর্শের চেয়ে কম পরিস্থিতিতে যা অর্জন করা যায় তার থেকে অনেক বেশি। আমি দেখেছি ফিল্ডের সমাপ্তি 0.5-0.75 dB পর্যন্ত হয়। একটি দীর্ঘ ক্যাসকেডে, এটি ব্যর্থতা যোগ করে।
আপনার কেবল প্ল্যান্টের সাথে মেলে একক-মোড (OS2) বা মাল্টি-মোড (OM4) বেছে নিন। স্টাবের উপর 900µm টাইট-বাফার করা ফাইবার স্প্লিসিংয়ের জন্য শক্ত। ছেড়ে aউদার সেবা লুপস্প্লাইস ট্রেতে -অন্তত 1.5 মিটার- প্রকৌশলীরা যারা "স্থান বাঁচাতে" এটিকে ছোট করে ফেলেন তারা ভবিষ্যতে মেরামতের দুঃস্বপ্ন তৈরি করেন।
5. দপ্যানেল এবং অ্যাডাপ্টার সমাবেশ: স্নায়ুতন্ত্র

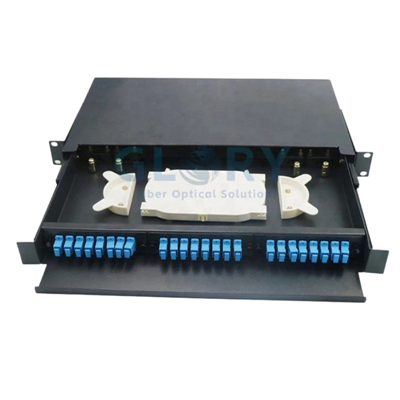

এই উপরের সব জন্য বাড়ি. প্যাচ প্যানেল এবং ঘের বিশৃঙ্খলা সংগঠিত. এখানে পছন্দ ঘনত্ব, অ্যাক্সেসযোগ্যতা এবং ব্যবস্থাপনা সম্পর্কে।
উচ্চ-ঘনত্বের এলসি প্যানেল (যেমন 1U তে 48টি পোর্ট) মানসম্মত। MTP সিস্টেমের জন্য, আপনি মডুলার প্যানেলগুলি দেখছেন যা MTP অ্যাডাপ্টার ব্লকগুলি গ্রহণ করে। মূল হল বৃদ্ধির জন্য পরিকল্পনা করা এবংপরিচালনাযোগ্যতাপ্রথম দিনে 100% পূর্ণ একটি প্যানেল সমস্যা সমাধানের জন্য একটি দুঃস্বপ্ন। ফাঁকা মডিউল ব্যবহার করুন এবং 20-30% অতিরিক্ত পোর্টের জন্য পরিকল্পনা করুন। এছাড়াও, বিবেচনা করুনসামনে বনাম পিছনের অ্যাক্সেসযোগ্যতা।আপনি কি সহজেই সামনে থেকে একটি ক্ষতিগ্রস্ত অ্যাডাপ্টার ট্রেস এবং প্রতিস্থাপন করতে পারেন, বা আপনার কি পুরো প্যানেলটি আনমাউন্ট করতে হবে?
সবকিছু একসাথে টানুন: একটি বাস্তব-বিশ্ব কর্মপ্রবাহ
সুতরাং, কিভাবে আপনি আসলে একটি প্রকল্পের জন্য এই নির্দিষ্ট না? এখানে আমার নন-পাঠ্যপুস্তক প্রক্রিয়া:
প্রয়োজনীয়তা দিয়ে শুরু করুন।আবেদন কি? এটি কি একটি 400G ডেটা সেন্টার মেরুদণ্ড (SMF, MTP), একটি ক্যাম্পাস ব্যাকবোন (MMF, LC), নাকি একটি FTTx নেটওয়ার্ক (SMF, SC/APC)? গতি/দূরত্ব ফাইবারকে নির্দেশ করে। অ্যাপ্লিকেশনটি সংযোগকারী/পলিশ নির্দেশ করে।
বিদ্যমান পরিবেশ অডিট করুন।ইতিমধ্যে সেখানে কি আছে? আপনি সবসময় গ্রিনফিল্ড তৈরি করছেন না। হাইব্রিড প্যাচ কর্ডের বন এড়াতে বিদ্যমান প্যানেল এবং সরঞ্জামগুলির সাথে সামঞ্জস্যতা সবচেয়ে গুরুত্বপূর্ণ।
ব্যথা পয়েন্ট অগ্রাধিকার.এটা কি ঘনত্ব? (এলসি বা এমটিপি যান)। এটা কি কঠোর পরিবেশ? (স্পেক রগডাইজড, IP67-রেটেড সংযোগকারী এবং IEC 60529 প্রতি সিল করা ঘের)। এটা কি ভবিষ্যৎ-প্রুফিং? (এমটিপি ট্রাঙ্ক স্থাপন করুন এমনকি যদি প্রাথমিকভাবে 10G এর জন্য ব্যবহার করা হয়, সহজে 40/100G তে আপগ্রেড করার জন্য)।
গুণমান এবং ধারাবাহিকতা চয়ন করুন। স্বনামধন্য নির্মাতাদের কাছ থেকে কিনুন যাদের উপাদানগুলি IEC 61753 এর মতো মানগুলির সাথে ইন্টারমেট করার জন্য পরীক্ষা করা হয়েছে-1. নো-নাম ব্র্যান্ডগুলিকে মেশানো এবং মেলানো ক্ষতি এবং নির্ভরযোগ্যতার একটি জুয়া। ধারাবাহিকভাবে পালিশ করা, পরিষ্কার সংযোগকারীতে পূর্ণ একটি প্যানেল একটি সুন্দর জিনিস।
কখনও, পরিচ্ছন্নতা এবং পরিদর্শন ভুলে যাবেন না। সবচেয়ে ব্যয়বহুল, মান-অনুসরনকারী উপাদানটি মূল্যহীন যদি ফেরুলের এন্ডফেস নোংরা হয়। প্রতিটি ইনস্টল এবং রক্ষণাবেক্ষণ পদ্ধতি সঠিক পরিদর্শন (প্রতি IEC 61300-3-35) এবং পরিষ্কারের মাধ্যমে শুরু এবং শেষ হওয়া উচিত। এটি একটি পরামর্শ নয়; এটা এক নম্বর নিয়ম।
শেষ পর্যন্ত, ফাইবার উপাদান নির্বাচন করা একটি ক্যাটালগ মুখস্থ করা সম্পর্কে নয়। এটি ঘনত্ব, কর্মক্ষমতা, খরচ, এবং অপারেশনাল বাস্তবতার মধ্যে বাণিজ্য-অফ বোঝার বিষয়ে। এটা জানার বিষয় যে সবুজ সংযোজক একটি নির্দিষ্ট উদ্দেশ্যে, যে কারখানার সমাপ্তি নির্ভরযোগ্যতার জন্য ক্ষেত্রের কাজকে হার মানায়, এবং একটি পরিষ্কার সংযোগকারী একটি সুখী সংযোগকারী। তাত্ত্বিক পরিপূর্ণতা এড়িয়ে চলুন; দৃঢ়, পরিচালনাযোগ্য, এবং বুদ্ধিমান জন্য লক্ষ্য. আপনার ভবিষ্যত স্বয়ং, 2 AM এ একটি লিঙ্ক ট্রেসিং, আপনাকে ধন্যবাদ জানাবে।
