ফাইবার অপটিক সংযোগকারী মৌলিক বিষয়: একটি ব্যবহারিক গাইড

ভূমিকা

আসুন একটি ফাইবার নেটওয়ার্ক আসলে কি সংযোগ করে সে সম্পর্কে কথা বলি। ফাইবার অপটিক সংযোগকারী হল আপনার তার এবং আপনার সরঞ্জামের মধ্যে গুরুত্বপূর্ণ ইন্টারফেস। তাদের কাজটি সহজ কিন্তু অত্যাবশ্যক: একটি ফাইবারের মাইক্রোস্কোপিক গ্লাস কোরকে অন্যটির সাথে সারিবদ্ধ করুন যাতে হালকা সংকেতগুলি ন্যূনতম ক্ষতি বা প্রতিফলনের মাধ্যমে যেতে পারে।

এই ভুল হওয়ার অর্থ ধীর ডেটা, ড্রপ সিগন্যাল এবং হতাশ ব্যবহারকারী। ফাইবার ধারণকারী ফেরুলের মতো মৌলিক অংশগুলি- বোঝা এবং সন্নিবেশ ক্ষয় (জয়েন্টে সংকেত দুর্বল হয়ে যাওয়া)-এর মতো মূল শব্দগুলি হল একটি দ্রুত, স্থিতিশীল নেটওয়ার্কের জন্য সঠিক অংশ বেছে নেওয়ার প্রথম ধাপ৷

কেন স্ট্যান্ডার্ড ম্যাটার

সংযোজক যারাই তৈরি করুক না কেন একসাথে কাজ করতে হবে। এখানেই স্ট্যান্ডার্ড আসে। উত্তর আমেরিকায়, TIA/EIA-604 স্ট্যান্ডার্ড (প্রায়ই FOCIS বলা হয়) LC এবং SC-এর মতো সাধারণ ধরনের জন্য ভৌত বিবরণ সংজ্ঞায়িত করে। বিশ্বব্যাপী, IEC 61754 সিরিজ একই কাজ করে। এই দস্তাবেজগুলি সবকিছুকে শাসন করে: সঠিক মাপ, কীভাবে সংযোগকারী একটি পোর্টে লক করে এবং কীভাবে এটি সম্পাদন করতে হবে। উদাহরণস্বরূপ, তারা স্পষ্ট পাস/ফেল সীমা সেট করে। একটি সাধারণ একক-মোড সংযোগকারীর অবশ্যই 0.2 dB-এর নীচে একটি সন্নিবেশ লস থাকতে হবে এবং, যদি এটি একটি APC প্রকার হয়, তাহলে 50 dB-এর চেয়ে ভাল রিটার্ন লস। এই প্রমিতকরণের কারণেই আপনি সাধারণত একটি ব্র্যান্ড থেকে একটি প্যাচ কর্ডকে অন্য ব্র্যান্ড থেকে একটি ট্রান্সসিভারে প্লাগ করতে পারেন এবং এটি কাজ করার আশা করতে পারেন।

সংযোগকারীর হৃদয়: ফেরুল এবং পোলিশ

ফেরুল হল সংযোগকারীর নির্ভুলতা-ইঞ্জিনিয়ার করা কেন্দ্র। এর উপাদান এবং ফাইবার প্রান্তের মুখের পলিশ কর্মক্ষমতা নির্ধারণ করে।

ফেরুল উপকরণ​

সবচেয়ে সাধারণ উপাদান হল সিরামিক (জিরকোনিয়া)। এটি অবিশ্বাস্যভাবে কঠিন, স্থিতিশীল এবং পলিশ করার জন্য একটি চমত্কার পৃষ্ঠ প্রদান করে। অত্যন্ত রুক্ষ পরিবেশের জন্য-ফ্যাক্টরি অটোমেশন বা সামরিক ক্ষেত্রের ব্যবহার মনে করুন-আপনি ফসফর ব্রোঞ্জের মতো ধাতব ফেরিও খুঁজে পেতে পারেন, যা আরও শারীরিক অপব্যবহার করতে পারে।

ফেরুলের মাপ​

দুটি মূলধারার মাপ আছে. ক্লাসিক 2.5 মিমি ব্যাস SC, ST, এবং FC সংযোগকারীগুলিতে ব্যবহৃত হয়। ছোট 1.25 মিমি আকার LC এবং MU সংযোগকারীগুলিতে ব্যবহৃত হয়, যা উচ্চতর পোর্ট ঘনত্ব সক্ষম করে।

পোলিশ প্রকার​

এটি ফাইবারের শেষের আকৃতি এবং ফিনিস বোঝায়। এটি নিয়ন্ত্রণ করে কিভাবে আলো প্রস্থান করে এবং গুরুত্বপূর্ণভাবে, কতটা পিছনে প্রতিফলিত হয়।

পিসি (শারীরিক যোগাযোগ)​

ফাইবার ডগা মৌলিক যোগাযোগের জন্য একটি সামান্য গোলাকার বক্ররেখা আছে.

UPC (আল্ট্রা ফিজিক্যাল কন্টাক্ট)​

একটি আরও পরিমার্জিত, বর্ধিত পোলিশ যা পিসি থেকে একটি ভাল পৃষ্ঠ ফিনিস তৈরি করে। এটি লোয়ার ব্যাক রিফ্লেকশনে পরিণত হয় (সাধারণত প্রায় -50 ডিবি) এবং এটি বেশিরভাগ আধুনিক ডেটা এবং টেলিকম লিঙ্কগুলির জন্য আদর্শ।

APC (কোণ শারীরিক যোগাযোগ)​

এখানে, শেষ মুখটি 8-ডিগ্রী কোণে পালিশ করা হয়। এই নকশাটি ফাইবার কোর থেকে যেকোন বিপথগামী আলো প্রতিফলিত করে লাইনের নিচের দিকে না গিয়ে। APC সংযোগকারীরা সর্বোত্তম রিটার্ন লস অফার করে (-65dB এর চেয়ে কম বা সমান)।প্রতিফলনের প্রতি সংবেদনশীল যেকোনো সিস্টেমে আপনাকে অবশ্যই APC সংযোগকারী ব্যবহার করতে হবে, যেমন ফাইবার-থেকে-হোম (FTTH) নেটওয়ার্কগুলি GPON ব্যবহার করে বা টিভি পরিষেবার জন্য RF ভিডিও সংকেত বহন করে এমন কোনও ফাইবার সিস্টেম৷ এখানে পলিশ মিশ্রিত করা একটি সাধারণ ইনস্টলেশন ত্রুটি যা বড় হস্তক্ষেপের কারণ।

সংযোগকারী প্রকার: সঠিক টুল বাছাই

প্রতিটি সাধারণ সংযোগকারীর ধরন নির্দিষ্ট অ্যাপ্লিকেশনের কথা মাথায় রেখে ডিজাইন করা হয়েছে। অনুশীলনে তারা কীভাবে ভেঙে যায় তা এখানে:

এলসি সংযোগকারী

এটা কি:1.25 মিমি সিরামিক ফেরুল সহ একটি ছোট-ফর্ম-ফ্যাক্টর সংযোগকারী। এটি একটি পরিচিত পুশ-পুল ল্যাচ মেকানিজম ব্যবহার করে, একটি RJ-45 ইথারনেট প্লাগের মতো কিন্তু ছোট।

কোথায় ব্যবহার করবেন:​ এটি উচ্চ-ঘনত্বের অ্যাপ্লিকেশনের রাজা। আমি এগুলিকে কার্যত সমস্ত নতুন ডেটা সেন্টার ক্যাবিনেট এবং নেটওয়ার্ক সুইচ প্যানেলের জন্য নির্দিষ্ট করি৷ আপনি একটি 1U প্যানেলে 72টি LC পোর্ট বসাতে পারেন বনাম শুধুমাত্র 36টি SC পোর্ট-একটি বিশাল স্পেস সেভার৷ তারা আধুনিক SFP, SFP+ এবং QSFP ট্রান্সসিভারগুলিতে প্রভাবশালী ইন্টারফেস।

এসসি সংযোগকারী

এটা কি:2.5 মিমি সিরামিক ফেরুলের সাথে একটি সংযোগকারী এবং একটি সহজ, স্ন্যাপ-ল্যাচ ডিজাইনে (ঢোকাতে চাপ দিন, ট্যাবটি ছেড়ে দিতে টানুন)। এটা শক্ত এবং সোজা.

কোথায় ব্যবহার করবেন:এটি একটি টেলিকমিউনিকেশন ওয়ার্কহর্স। আপনি এটি ক্যারিয়ারের কেন্দ্রীয় অফিসে, অফিস বিল্ডিংয়ের ভিতরে ফাইবার বিতরণ প্যানেলে এবং আবাসিক FTTH ইনস্টলেশনের জন্য স্ট্যান্ডার্ড টার্মিনাল সংযোগকারী হিসাবে সর্বত্র পাবেন। এর সরলতা এটিকে প্রযুক্তিবিদ এবং শেষ-ব্যবহারকারী উভয়ের জন্যই নির্ভরযোগ্য করে তোলে।

ST সংযোগকারী

এটা কি:2.5 মিমি ফেরুল সহ একটি সংযোগকারী যা একটি বেয়োনেট-স্টাইল লক (ধাক্কা এবং মোচড়) ব্যবহার করে। শারীরিক যোগাযোগ বজায় রাখার জন্য এটিতে একটি স্প্রিং-লোডড ফেরুল রয়েছে।

কোথায় ব্যবহার করবেন:প্রাথমিকভাবে পুরানো এন্টারপ্রাইজ নেটওয়ার্ক, নিরাপত্তা ক্যামেরা সিস্টেম এবং বিল্ডিং ব্যাকবোনে যা মাল্টিমোড ফাইবার ব্যবহার করে। এবড়োখেবড়ো থাকাকালীন, ডিজাইনে এর মোচড়-এলসি বা এসসি-র তুলনায় সংযোগ/বিচ্ছিন্ন করার জন্য ধীর, এবং এটি কম পোর্টের ঘনত্ব প্রদান করে। উত্তরাধিকার পরিকাঠামো বজায় রাখার সময় আমি বেশিরভাগই এটির সম্মুখীন হই।

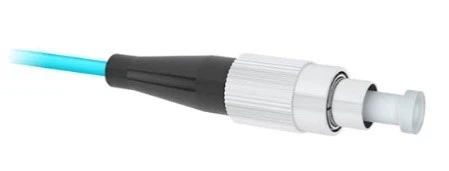

এফসি সংযোগকারী

এটা কি:​ একটি সংযোগকারী যা একটি 2.5 মিমি ফেরুল (প্রায়ই উচ্চ-গ্রেডের সিরামিক) এবং একটি থ্রেডেড স্ক্রু-কাপলিং নাট ব্যবহার করে। এটি একটি অত্যন্ত নিরাপদ, কম্পন-প্রতিরোধী সংযোগ প্রদান করে৷

কোথায় ব্যবহার করবেন:এর সর্বোচ্চ যান্ত্রিক স্থিতিশীলতা এটিকে পরীক্ষা এবং পরিমাপের সরঞ্জামগুলির জন্য পছন্দের পছন্দ করে তোলে। আমি আমার অপটিক্যাল টাইম-ডোমেন রিফ্লোমিটার (OTDR) বা আলোর উৎস সংযোগ করতে অন্য কিছু ব্যবহার করব না। এটি উচ্চ-কম্পন পরিবেশে এবং কিছু পুরানো টেলিকম ট্রান্সমিশন যন্ত্রপাতিতেও পাওয়া যায়।

MTP/MPO সংযোগকারী

এটা কি:​ এটি একটি মাল্টি-ফাইবার সংযোগকারী। একটি আয়তক্ষেত্রাকার প্লাস্টিকের ফেরুলে সাধারণত 12 বা 24টি ফাইবার থাকে একটি একক পদচিহ্নে। উভয় পাশে গাইড পিন এবং গর্ত মিলিত জোড়ার মধ্যে সুনির্দিষ্ট প্রান্তিককরণ নিশ্চিত করে।

কোথায় ব্যবহার করবেন:ডেটা সেন্টারে উচ্চ গতির সমান্তরাল অপটিক্সের জন্য প্রয়োজনীয়-। একটি একক MTP কেবল 40G, 100G, 400G, এবং তার পরেও একাধিক ফাইবারকে একসাথে ট্রাঙ্ক করে সমর্থন করতে পারে। এটি মেরুদণ্ডের-লিফ নেটওয়ার্ক আর্কিটেকচারের জন্য ক্যাবলিং বাল্ক এবং ইনস্টলেশনের সময়কে নাটকীয়ভাবে হ্রাস করে। প্রি-টার্মিনেটেড এমটিপি হার্নেসগুলিই আজ একটি বৃহৎ ডেটা সেন্টারের তারের একমাত্র ব্যবহারিক উপায়৷

কম সাধারণ সংযোগকারী প্রকার

অন্যান্য ধরনের বিশেষ ভূমিকা পরিবেশন. দMUএকটি ক্ষুদ্রাকৃতির SC, যা কিছু খুব আঁটসাঁট জাপানি সরঞ্জামে ব্যবহৃত হয়। দE2000লেজার নিরাপত্তার জন্য একটি প্রতিরক্ষামূলক স্প্রিং{0}}লোড করা শাটার অন্তর্ভুক্ত।এসএমএ​ কঠোর শিল্প/সামরিক ব্যবহারের জন্য একটি সুপার-অবৈধ, সমস্ত-ধাতু সংযোগকারী। উত্তরাধিকার প্রকারESCONএবংএফডিডিআইমূলত অপ্রচলিত।

কীভাবে চয়ন করবেন: একটি ব্যবহারিক কাঠামো

মুখস্থ চশমা ভুলে যান. এই প্রশ্ন জিজ্ঞাসা করুন:

সংকেত এবং কর্মক্ষমতা প্রয়োজন কি?​

এই পলিশ সিদ্ধান্ত. স্ট্যান্ডার্ড ডেটা লিঙ্কের জন্য, UPC ঠিক আছে। যেকোনো RF ওভারলে (যেমন কেবল টিভি) বা প্যাসিভ অপটিক্যাল নেটওয়ার্ক (PON) এর জন্য, আপনিআবশ্যকAPC ব্যবহার করুন। ভুল পলিশ কর্মক্ষমতা নষ্ট করবে।

কত শারীরিক স্থান আছে?​

একটি জনাকীর্ণ নেটওয়ার্ক সুইচ বা প্যাচ প্যানেলে, LC হল ঘনত্বের জন্য ডিফল্ট পছন্দ। একটি তারের পায়খানা মধ্যে প্যাচিং জন্য, SC পুরোপুরি সেবাযোগ্য. সার্ভারের সারিগুলিকে-র্যাক সুইচগুলির উপরে-সংযুক্ত করার জন্য, প্রি-টার্মিনেট করা MTP হারনেসগুলি স্থান এবং শ্রম বাঁচানোর জন্য একটি গেম-পরিবর্তক৷

অপারেটিং পরিবেশ কি?​

একটি পরিষ্কার তথ্য কেন্দ্র? স্ট্যান্ডার্ড সংযোগকারী ঠিক আছে. ধুলো এবং কম্পন সঙ্গে একটি কারখানা মেঝে? শাটার (E2000) বা থ্রেডেড কাপলিং (FC) সহ রগডাইজড সংস্করণ বিবেচনা করুন। একটি-ক্ষেত্রের বাইরে মেরামতের জন্য, সংযোগকারীতে একটি প্রাক-পালিশ, যান্ত্রিক স্প্লাইস-একটি সম্পূর্ণ ইপক্সি/পলিশ বন্ধ করার চেষ্টা করার চেয়ে অনেক বেশি ব্যবহারিক৷

ইনস্টলেশন এবং পরীক্ষা: অ{0}}আলোচনাযোগ্য

একটি নিখুঁত সংযোগকারী দুর্বল হ্যান্ডলিং দ্বারা নষ্ট হতে পারে। সঠিক পদ্ধতি সবকিছু।

সমাপ্তি

ইপোক্সি-এবং-পলিশ বা দ্রুত ক্লিভ টুল ব্যবহার করা হোক না কেন, ফাইবারের শেষ মুখটি অবশ্যই নিখুঁতভাবে (0.5-ডিগ্রি কোণে) এবং ত্রুটিমুক্ত হতে হবে। দূষণ শত্রু।

টেস্টিং

এই দুটি ধাপ এড়িয়ে যাবেন না।

সন্নিবেশ ক্ষতি যাচাইকরণমিলিত সংযোগের প্রকৃত ক্ষতি পরিমাপ করতে একটি আলোর উৎস এবং পাওয়ার মিটার (LSPM) ব্যবহার করুন। একটি একক-মোড লিঙ্কের জন্য, 0.3 dB-এর নিচে যেকোনো কিছু সাধারণত গ্রহণযোগ্য। একটি OTDR সংযোগ প্রতি ক্ষতি দেখাতে পারে এবং ত্রুটিগুলি সনাক্ত করতে পারে।

শেষ-মুখ পরিদর্শন:​ এটি সবচেয়ে গুরুত্বপূর্ণ এবং সবচেয়ে এড়িয়ে যাওয়া পদক্ষেপ।ফেরুলটি দেখতে একটি ডেডিকেটেড ফাইবার পরিদর্শন মাইক্রোস্কোপ ব্যবহার করুন (প্রতি IEC 61300-3-35)। আপনি স্ক্র্যাচ, গর্ত, ফাটল, বা-সবচেয়ে বেশি ধুলো খুঁজছেন। মূল অংশে বসে থাকা ধুলোর একক দাগ আলো ছড়িয়ে দিতে পারে এবং উল্লেখযোগ্য ক্ষতির কারণ হতে পারে। আমি ব্যক্তিগতভাবে একটি বিরতিমূলক লিঙ্কের সমস্যা সমাধানে ঘন্টা ব্যয় করেছি শুধুমাত্র সুযোগের অধীনে দৃশ্যমান একটি ছোট দূষক খুঁজে পেতে। প্রতিবার মিলনের আগে প্রতিটি সংযোগকারী পরিষ্কার করুন।

দ্য ফিউচার

সংযোগকারী বিবর্তন বর্তমান ব্যথা পয়েন্ট সমাধানের উপর দৃষ্টি নিবদ্ধ করে: এমনকিউচ্চ ঘনত্ব800G/1.6T ইন্টারফেস সমর্থন করতে,সহজ ইনস্টলেশননিম্ন ল্যাচ ফোর্স এবং টুল-কম ডিজাইন সহ, এবং এর শুরুবুদ্ধিমত্তা, রিয়েল টাইমে তাপমাত্রা, ক্ষতি, বা সংযোগের স্থিতি নিরীক্ষণ করতে সম্ভাব্যভাবে এম্বেডিং সেন্সর সংযোগকারীর সাথে। লক্ষ্য একই থাকে: কম ঘরে আরও আলো, আরও নির্ভরযোগ্যভাবে সরান।
