OTDR ট্রেসে একটি পুনরাবৃত্ত, নিম্ন স্তরের ঘটনা, 45-মিটার চিহ্নে অবিকল একটি সারির শেষের সাথে সম্পর্কিত-1310 nm এর তুলনায় 1550 nm-এ অতিরিক্ত 0.15 dB ক্ষতি দেখায়৷ এই স্বাক্ষরটি প্রায়শই একটি ত্রুটিপূর্ণ স্প্লাইস বা নোংরা সংযোগকারীর দিকে নির্দেশ করে না, তবে আধুনিক, দক্ষতার-চালিত ডেটা কেন্দ্রগুলিতে আরও সিস্টেমিক সমস্যার দিকে নির্দেশ করে: ঠান্ডা- এবং গরম-আইল কন্টেনমেন্ট দ্বারা চাপানো তাপীয় গ্রেডিয়েন্ট৷ যদিও নিয়ন্ত্রণ শক্তি ব্যবহারের কার্যকারিতা (PUE) এর জন্য দ্ব্যর্থহীনভাবে উপকারী, এটি একটি স্বতন্ত্র মাইক্রোক্লিমেট তৈরি করেডাটা সেন্টার ক্যাবলিংঅবকাঠামো ফাইবার অপটিক তারগুলি, প্রায়শই আলোর নিষ্ক্রিয় কন্ডুইট হিসাবে বিবেচিত হয়, প্রকৃতপক্ষে টেকসই তাপমাত্রার পার্থক্যের যান্ত্রিক এবং অপটিক্যাল পরিণতির জন্য সংবেদনশীল, পণ্য নির্বাচন এবং পথ কৌশল উভয়েরই পুনরায় নকশার প্রয়োজন হয়।
দ্য ফিজিক্স অফ দ্য প্রবলেম: অ্যাটেন্যুয়েশন অ্যাজ অ্যা ফাংশন অব টেম্পারেচার
মূল প্রক্রিয়াটি মাইক্রো নমন। তাপমাত্রার পরিবর্তনগুলি কেবলের উপাদানগুলি-কাচের ফাইবার, অ্যাক্রিলেট আবরণ এবং আশেপাশের জ্যাকেটিংয়ের সম্প্রসারণ এবং সংকোচন ঘটায়। তাপ সম্প্রসারণ (CTE) এর তাদের ভিন্ন সহগ স্ট্রেস তৈরি করে। একটি ধারণ করা পরিবেশে, একটি ফাইবার একটি ঠান্ডা আইল থেকে (সম্ভবত 18-22 ডিগ্রি) একটি গরম আইলে (আইটি গিয়ারের পিছনে সম্ভাব্য 35-40 ডিগ্রি বা তার বেশি) একটি অনুদৈর্ঘ্য তাপীয় গ্রেডিয়েন্ট অনুভব করে। TIA-942 স্ট্যান্ডার্ড এটি স্বীকার করে, কন্টেনমেন্ট বাধা জুড়ে তাপমাত্রার পার্থক্যগুলি 20 ডিগ্রি ছাড়িয়ে যেতে পারে। এই চাপ ফাইবারকে বাফার টিউবের মাইক্রোস্কোপিক অসম্পূর্ণতার বিরুদ্ধে বা অন্যান্য তন্তুগুলির বিরুদ্ধে চাপ দিতে পারে, যা ছোট, পর্যায়ক্রমিক বাঁককে প্ররোচিত করে। এই মাইক্রোগুলিকে নির্দেশিত কোর মোড থেকে উচ্চ-ক্রমের ক্ল্যাডিং মোডে দম্পতি আলো বাঁকিয়ে দেয়, যা দ্রুত ক্ষয়প্রাপ্ত হয়। প্রভাবটি তরঙ্গদৈর্ঘ্য-নির্ভর, অসামঞ্জস্যপূর্ণভাবে দীর্ঘতর তরঙ্গদৈর্ঘ্যকে প্রভাবিত করে (যেমন, 1550 এনএম, 1625 এনএম) 1310 এনএমের তুলনায় CWDM/DWDM এবং সিস্টেম পর্যবেক্ষণের জন্য গুরুত্বপূর্ণ। IEC TR 62614-2-তে উদ্ধৃতের মতো অধ্যয়নগুলি দেখায় যে স্ট্যান্ডার্ড G.652.D ফাইবারের জন্য, -20 ডিগ্রী থেকে 70 ডিগ্রী পর্যন্ত একটি তাপমাত্রা চক্র 1550 nm এ 0.1 dB/কিমি পর্যন্ত একটি ক্ষণস্থায়ী ক্ষয় বৃদ্ধি ঘটাতে পারে, যার ফলে প্লাস্টিকের স্থায়ী পরিবর্তনের জন্য একটি স্থায়ী পরিবর্তনের সম্ভাবনা রয়েছে। ম্যাট্রিক্স
উচ্চ-ঘনত্বের সমস্যা:MTP/MPOস্ট্রেস অধীনে সিস্টেম

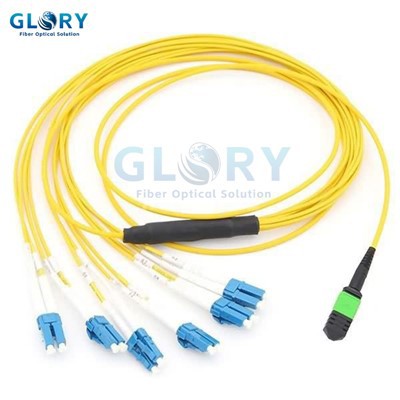

দিকে অগ্রসর হয়MTP/MPOমেরুদণ্ড-লিফ আর্কিটেকচার এবং 400G/800G অ্যাপ্লিকেশনের জন্য ট্রাঙ্ক ক্যাবল চ্যালেঞ্জকে আরও তীব্র করে। একটি একক 144-ফাইবার ট্রাঙ্ক কেবল তাপ ভর এবং যান্ত্রিক জটিলতার একটি উল্লেখযোগ্য ঘনত্বের প্রতিনিধিত্ব করে। একটি শক্তভাবে বস্তাবন্দী মধ্যেফাইবার অপটিক প্যাচ প্যানেল, MTP সংযোগকারীর বুটের ভিতরে পৃথক ফাইবারগুলির বাঁক ব্যাসার্ধ এবং ট্রাঙ্ক কেবলের ফ্যান-আউট বিভাগগুলির রাউটিং গুরুত্বপূর্ণ৷
একটি গরম আইলে একটি ক্যাবিনেটের উপর মাউন্ট করা একটি প্যানেল সম্পূর্ণ ট্রাঙ্ক এবং এর সংযোগকারী ব্রেকআউটগুলির অ্যারেকে উচ্চ তাপমাত্রার অধীন করবে। স্ট্রেন রিলিফ বুট এবং প্যানেলের অভ্যন্তরীণ ক্যাবলিং শুধুমাত্র একটি স্ট্যাটিক বাঁক নয়, বরং একটিগতিশীলএকটি যা করিডোরের তাপমাত্রার সাথে পরিবর্তিত হয়। একটি দুর্বল নকশা 15 ডিগ্রী ডেল্টাকে একই সাথে 72 বা 144টি ফাইবার জুড়ে ক্রমবর্ধমান মাইক্রো বাঁকে অনুবাদ করতে পারে। শিল্পের প্রতিক্রিয়া হল অপ্টিমাইজ করা ফিলিং যৌগ এবং আলগা টিউব ডিজাইনের সাথে তারগুলি যা ফাইবারকে আরও অবাধে চলাচল করতে দেয় এবং বৃহত্তর, সুইপিং ব্যাসার্ধ ম্যানেজার সহ প্যানেল। বাণিজ্য-অফ প্রায়ই তারের কঠোরতা বৃদ্ধি করে এবং প্যাকিং ঘনত্ব হ্রাস করে-আধুনিক টপ-র্যাক ডিজাইনের উচ্চ-পোর্ট-গণনা নীতির সাথে সরাসরি বিরোধ।

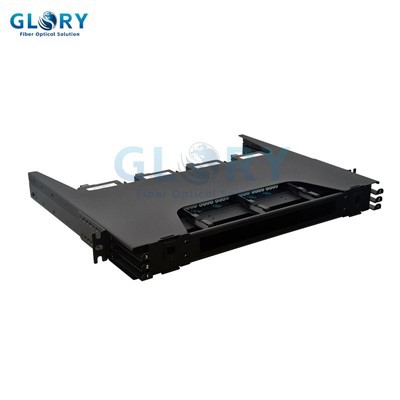

কৌশলগত বিন্যাস: প্লেসমেন্ট এরফাইবার অপটিক প্যাচ প্যানেল
আন্তঃসংযোগের অবস্থান একটি কৌশলগত সিদ্ধান্তে পরিণত হয়। প্রাথমিক স্থাপন করা হচ্ছেফাইবার অপটিক প্যাচ প্যানেলঠাণ্ডা আইলে যৌক্তিক বলে মনে হয়, প্যাসিভ অবকাঠামোকে সর্বোচ্চ তাপমাত্রা থেকে রক্ষা করে। যাইহোক, এটি জাম্পারগুলির দৈর্ঘ্য বাড়াতে পারে যেগুলিকে সক্রিয় সরঞ্জামগুলিতে পৌঁছানোর জন্য গরম আইলে অতিক্রম করতে হবে, গ্রেডিয়েন্টে ফাইবারের একটি বৃহত্তর দৈর্ঘ্য প্রকাশ করে।
বিপরীতভাবে, গরম আইলে প্যানেল স্থাপন প্যাচ কর্ড এবং সংযোগকারী ইন্টারফেসগুলিকে তাপীয় বার্ধক্যের উপর নির্ভর করে এবং উচ্চতর-তাপমাত্রার-মূল্যায়িত উপাদানগুলির ব্যবহার প্রয়োজন৷ মাইক্রোসফ্ট এবং গুগলের মতো অপারেটরদের দ্বারা বৃহৎ আকারে বাস্তবায়নে দেখা যায় একটি আরও সূক্ষ্ম পদ্ধতি, একটি বিতরণ করা প্যাচিং আর্কিটেকচার। প্রধান বিতরণ ট্রাঙ্ক, প্রায়শই সাঁজোয়া এবং বিস্তৃত তাপমাত্রার জন্য রেট করা হয়, ওভারহেড বা আন্ডারফ্লোরে চলে।
এগুলি ক্যাবিনেটের পাশে মাউন্ট করা ছোট, স্থানীয় প্যাচ প্যানেলে পরিণত হয়, যা আইল{0}}থেকে-আইল ট্রানজিশনে উন্মুক্ত জাম্পারের দৈর্ঘ্য কমিয়ে দেয়। এই পদ্ধতিটি স্থায়ী লিঙ্কের (ট্রাঙ্ক) স্থায়িত্বকে অগ্রাধিকার দেয় এবং তাপীয় প্রভাবগুলিকে সংক্ষিপ্ত, আরও পরিচালনাযোগ্য প্যাচ বিভাগে স্থানীয়করণ করে।
ফাইবার নির্বাচন: G.652.D এর বাইরে
স্ট্যান্ডার্ড একক-মোড ফাইবার (ITU-T G.652.D) এর ডিফল্ট পছন্দ প্রায়ই তীক্ষ্ণ গ্রেডিয়েন্ট সহ কন্টেনমেন্ট পরিবেশের জন্য অপর্যাপ্ত। দুটি বিকল্প প্রচলিত:
বেন্ড-অসংবেদনশীল ফাইবারস (ITU-T G.657.A1/B3):
ম্যাক্রো- এবং মাইক্রো-বেন্ডিং লস প্রতিরোধ করার জন্য একটি পরিবর্তিত প্রতিসরণকারী সূচক প্রোফাইল দিয়ে ডিজাইন করা হয়েছে। একটি কন্টেনমেন্ট পরিস্থিতিতে, G.657 ফাইবার তাপীয় চাপের কারণে সৃষ্ট ক্ষয় স্পাইকগুলি প্রশমিত করতে পারে। যাইহোক, ট্রেড-অফের মধ্যে রয়েছে স্ট্যান্ডার্ড G.652 ফাইবারগুলির সাথে সম্ভাব্যভাবে উচ্চতর স্প্লাইস লস যদি কোর অ্যালাইনমেন্ট নিখুঁত না হয়, এবং একটি সামান্য খরচ প্রিমিয়াম।
কম-ক্ষতি, কম-মাইক্রো-বেন্ড সেনসিটিভিটি ফাইবার:
কর্নিং এবং ওএফএস-এর মতো বিক্রেতারা অতি-লো লস (ইউএলএল) ফাইবার অফার করে যা বাহ্যিক যান্ত্রিক চাপ থেকে গ্লাসকে ডিকপল করার জন্য তৈরি করা একটি আবরণ সিস্টেমের সাথে একটি কম ক্ষয় গুণাঙ্ককে একত্রিত করে। উদাহরণ স্বরূপ, কর্নিং-এর SMF-28® ULL ফাইবার -20 ডিগ্রি থেকে 85 ডিগ্রি তাপমাত্রার পরিসরের জন্য 0.02 dB/km-এর কম একটি সাধারণ ক্ষয় বৃদ্ধিকে নির্দিষ্ট করে, একটি স্পেসিফিকেশন যা সরাসরি কন্টেনমেন্ট চ্যালেঞ্জ মোকাবেলা করে। খরচ উল্লেখযোগ্যভাবে বেশি, ডাটা সেন্টারের মধ্যে প্রাথমিকভাবে দীর্ঘ-দূরত্ব, DCI, বা আল্ট্রা-ডেনস ওয়েভলেংথ ডিভিশন মাল্টিপ্লেক্সিং (DWDM) লিঙ্কগুলিতে এর ব্যবহারকে ন্যায্যতা দেয় যেখানে প্রতিটি dB ক্ষতির প্রভাব পৌঁছায় এবং বর্ণালী দক্ষতাকে প্রভাবিত করে।
বৈধতা এবং পর্যবেক্ষণ: গ্রেডিয়েন্ট দেখা
পোস্ট-ডিপ্লয়মেন্টের বৈধতা অবশ্যই তাপীয় প্রভাবের জন্য দায়ী। একটি স্তর-1 ইন্টিগ্রেশন পরীক্ষায় OTDR এবং "স্থির-স্টেট" অপারেশনাল অবস্থার অধীনে সম্পাদিত OTDR এবং সন্নিবেশ ক্ষতির পরিমাপ অন্তর্ভুক্ত করা উচিত - কন্টেনমেন্ট সক্রিয় এবং উত্পাদনের আইটি লোড প্রতিনিধি সহ। ঠাণ্ডা, নিষ্ক্রিয় সময়কালের সময় নেওয়া ট্রেসগুলির তুলনা করলে ক্ষয়জনিত ঘটনাগুলি প্রকাশ করতে পারে যা শুধুমাত্র তাপীয় চাপের মধ্যেই প্রকাশ পায়। তদ্ব্যতীত, ডিস্ট্রিবিউটেড টেম্পারেচার সেন্সিং (ডিটিএস) সিস্টেম, যা ফাইবারকে সেন্সর হিসাবে ব্যবহার করে, সঠিক তাপমাত্রা প্রোফাইল ম্যাপ করার জন্য সমালোচনামূলক ট্রাঙ্কিং পাথওয়েতে স্থাপন করা যেতে পারে। এই ডেটা নির্দিষ্ট ক্যাবিনেটের অবস্থানগুলিতে হটস্পটগুলি চিহ্নিত করতে পারে বা যেখানে তারের পথগুলি কন্টেনমেন্ট বাধা লঙ্ঘন করে, লক্ষ্যযুক্ত প্রতিকারের নির্দেশনা দেয়।
শেষ পর্যন্ত, অন্তর্ভুক্ত ডেটা সেন্টারগুলির জন্য ফাইবার অবকাঠামো ডিজাইন করা নিছক সংযোগের বাইরে চলে যায়। এটির জন্য তাপমাত্রাকে প্রথম-অর্ডার ডিজাইন প্যারামিটার হিসাবে বিবেচনা করা, তাপীয় সাইকেল চালানোর জন্য তাদের যান্ত্রিক স্থিতিস্থাপকতার জন্য কেবল এবং প্যানেল নির্বাচন করা এবং এক্সপোজার কমানোর জন্য কৌশলগতভাবে আন্তঃসংযোগ পয়েন্ট স্থাপন করা প্রয়োজন। লক্ষ্য তাপীয় গ্রেডিয়েন্টের সাথে লড়াই করা নয়, কিন্তু একটি ক্যাবলিং প্ল্যান্ট প্রকৌশলী করা যা এটির মধ্যে অপটিক্যালি স্থিতিশীল থাকে, এটি নিশ্চিত করে যে শক্তি দক্ষতার সাধনা সংকেত অখণ্ডতার মূল্যে আসে না। একটি স্ট্যান্ডার্ড এবং একটি প্রিমিয়াম ফাইবার, বা একটি কেন্দ্রীভূত বনাম বিতরণ করা প্যাচ প্যানেল বিন্যাসের মধ্যে পছন্দ, প্রত্যাশিত তাপমাত্রা ডেল্টার বিশদ বিশ্লেষণ, লিঙ্ক লস বাজেটের সমালোচনা এবং কেবল প্ল্যান্টের আয়ুষ্কালের উপর মালিকানার মোট খরচের উপর নির্ভর করে।
