স্কেলিং ইম্পেরেটিভ: 100G মালভূমি থেকে 800G ফ্রন্টিয়ার পর্যন্ত

ঐতিহ্যবাহী মেরুদণ্ড-লিফ আর্কিটেকচার, প্রায়ই ডুপ্লেক্স এলসি বা এসসি সংযোগকারী দিয়ে নির্মিত, 400G এবং তার পরেও একটি ব্রেকিং পয়েন্টের সম্মুখীন হয়। সমান্তরাল অপটিক্সের জন্য প্রয়োজনীয় ফাইবারগুলির নিছক সংখ্যা তারের ব্যবস্থাপনা এবং র্যাক স্পেসকে অভিভূত করতে পারে। কৌশলগত উত্তরটি কাঠামোগত, উচ্চ-ঘনত্বের ফাইবার অপটিক প্যাচ প্যানেল এবং MPO/MTP-ভিত্তিক ক্যাবলিং ইকোসিস্টেমের একটি পাইকারি স্থানান্তরের মধ্যে রয়েছে।

একটি 400G-SR8 মডিউল, উদাহরণস্বরূপ, একটি 16-ফাইবার MPO-16 সংযোগকারী ব্যবহার করে (ট্রান্সমিটের জন্য 8টি ফাইবার, 8টি গ্রহণের জন্য)। ডুপ্লেক্স সংযোগকারীর সাথে এই ধরনের হাজার হাজার লিঙ্ক স্থাপন করা অযোগ্য। আধুনিক উচ্চ-ঘনত্বের ফাইবার প্যাচ প্যানেল, যেমন 2U বা 4U ইউনিট সমর্থন করে 96, 144, বা এমনকি উচ্চতর পোর্ট গণনা, এই ঘনত্ব পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়েছে। এগুলি প্যাসিভ এনক্লোজার নয় কিন্তু কেবল ম্যানেজমেন্ট স্ট্র্যাটেজির সক্রিয় উপাদান, নির্দিষ্ট বাঁক ব্যাসার্ধ নিয়ন্ত্রণ, পরিষ্কার লেবেলিং পাথওয়ে এবং শক্তিশালী স্ট্রেন রিলিফ দিয়ে ডিজাইন করা হয়েছে।

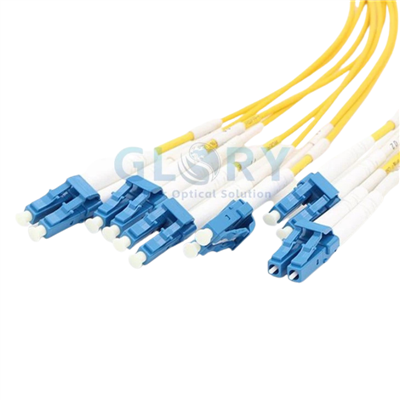

আসল উদ্ভাবন হল ট্রানজিশন পয়েন্টে। MTP/MPO ট্রাঙ্ক কেবলগুলি-প্রাক-দুই প্রান্তে MPO সংযোগকারী সহ বন্ধ করা হার্নেসগুলি-প্যানেলগুলির মধ্যে পরিষ্কার, মডুলার ব্যাকবোন লিঙ্ক তৈরি করে৷ এমটিপি থেকে এলসি ব্রেকআউট কেবলগুলি তারপরে পৃথক সুইচ পোর্ট বা সার্ভারের সাথে সংযোগ করার জন্য গুরুত্বপূর্ণ ফ্যান- প্রদান করে৷ এই মডুলার পদ্ধতি, প্রধান ক্লাউড প্রদানকারীদের দ্বারা স্থাপনায় যাচাই করা হয়েছে, প্রথাগত ক্ষেত্র সমাপ্তির তুলনায় ইনস্টলেশনের সময় 70% পর্যন্ত কমিয়ে দেয় এবং কর্মক্ষমতা-ক্ষয়কারী বাঁক বা দুর্বল স্প্লিসের ঝুঁকি কমিয়ে দেয়।

ইথারনেট অ্যালায়েন্সের 2024 সালের পরীক্ষায় দেখা গেছে যে একটি প্রি-সমাপ্ত MPO-400G এর জন্য 12 থেকে 6xLC ব্রেকআউট সিস্টেম-SR4.2 অ্যাপ্লিকেশানগুলি প্রতি মিলিত জোড়ায় 0.35 dB-এর নিচে ধারাবাহিক সন্নিবেশ ক্ষয় বজায় রাখে, মিটিং এবং নির্দিষ্ট 032EE-এর বেশি। অতি-উচ্চ ঘনত্বের জন্য কনফিগার করা একটি ফাইবার অপটিক প্যাচ প্যানেলের মধ্যে পছন্দ বনাম সহজ পুনর্বিন্যাসকে অগ্রাধিকার দেওয়া একটি মূল অপারেশনাল ট্রেড-বন্ধ; উচ্চ ঘনত্ব প্রায়ই সামান্য বর্ধিত রি-প্যাচ সময়ের খরচে আসে।

সক্রিয় অপটিক্সের কর্মক্ষমতা শেষ পর্যন্ত প্যাসিভ ফাইবার প্ল্যান্টের গুণমান এবং বৈশিষ্ট্য দ্বারা নির্ধারিত হয়। ইন্ট্রা-ডেটা সেন্টার ইনডোর ফাইবার অপটিক ক্যাবলের জন্য, 400G/800G তে স্থানান্তর OM5 ওয়াইডব্যান্ড মাল্টিমোড ফাইবার (WBMMF) এবং OS2 সিঙ্গেল-মোড ফাইবার (SMF) কে প্রভাবশালী মিডিয়া হিসাবে সিমেন্ট করেছে৷ OM5 ফাইবার, 850-950nm তরঙ্গদৈর্ঘ্যে এর বর্ধিত ব্যান্ডউইথ সহ, 400G-SR4.2 সমর্থন করে 100m এর উপরে এবং 800G-SR8 70m এর উপরে সমর্থন করার জন্য অনুমান করা হয়েছে, একটি খরচ-সাধারণ সমাধানের জন্য{19}} কার্যকরী{2} প্রদান করে টপ-অফ-র্যাক (TOR) থেকে পাতার সংযোগ।

যাইহোক, 100-150m এর বেশি লিঙ্কের জন্য, অথবা ভবিষ্যতে-1.6T এবং সুসংগত প্রযুক্তির বিরুদ্ধে প্রমাণের জন্য, OS2 একক-মোড ফাইবার হল দ্ব্যর্থহীন, যদি একটু বেশি ব্যয়বহুল, পছন্দ।

এর কার্যত সীমাহীন ব্যান্ডউইথ এবং নিম্ন টেনশন এটিকে মেরুদণ্ড-থেকে-মেরুদণ্ড এবং ইন্ট্রা-ক্যাম্পাস লিঙ্কগুলির জন্য একমাত্র কার্যকর মাধ্যম করে তোলে৷ তারের নকশা নিজেই সমালোচনামূলক. মসৃণ, কম-স্মোক জিরো-হ্যালোজেন (LSZH) জ্যাকেট সহ কম-ঘর্ষণ ইন্ডোর তারের ভিড়যুক্ত ওভারহেড ট্রেতে উচ্চ-আয়তনের, উচ্চ-বেন্ড ইনস্টলেশনের জন্য অপরিহার্য। বাহ্যিক সংযোগ বা বিস্তৃত ক্যাম্পাস সহ ডেটা সেন্টারগুলির জন্য, আউটডোর ফাইবার অপটিক কেবলের পছন্দ সমানভাবে কৌশলগত।

বহিরঙ্গন সাঁজোয়া ফাইবার অপটিক কেবল সরাসরি দাফনের জন্য গুরুত্বপূর্ণ ইঁদুর এবং চূর্ণ প্রতিরোধ ক্ষমতা প্রদান করে, যখন ADSS আউটডোর কেবল (সমস্ত-ডাইইলেকট্রিক স্বয়ং-সমর্থক) একটি পৃথক মেসেঞ্জার তার ছাড়াই বায়বীয় স্থাপনার জন্য ডিজাইন করা হয়েছে। এই দীর্ঘ-ফাইবারগুলির জন্য ক্ষয় স্পেসিফিকেশন সর্বাধিক গুরুত্বপূর্ণ; প্রিমিয়াম OS2 তারগুলি এখন নিয়মিতভাবে 0.16 dB/km 1550nm এ অর্জন করে, একটি চিত্র যা সরাসরি দীর্ঘ পরিবর্ধক স্প্যান এবং কম সিস্টেম খরচে অনুবাদ করে।

ডেটা সেন্টারগুলি আরও বিতরণ করা, প্রান্ত-সচেতন আর্কিটেকচারের দিকে বিকশিত হওয়ায়, ফাইবার ব্যাকবোনকে অবশ্যই প্যাসিভ অপটিক্যাল LAN (POL) এবং সুবিধার মধ্যে পর্যবেক্ষণ পরিকাঠামো সমর্থন করতে হবে৷ এখানে, পিএলসি স্প্লিটার একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

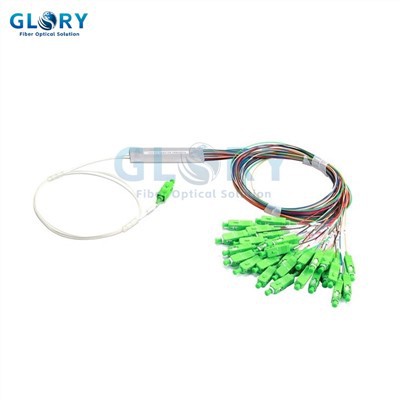

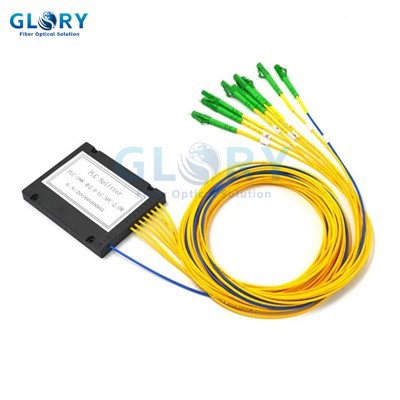

আগের ফিউজড বাইকোনিকাল টেপার (এফবিটি) প্রযুক্তির বিপরীতে, পিএলসি (প্ল্যানার লাইটওয়েভ সার্কিট) স্প্লিটার, যেমন কমপ্যাক্ট 1x8 পিএলসি স্প্লিটার বা 1x2 পিএলসি স্প্লিটার মডিউল, উচ্চতর পারফরম্যান্স ধারাবাহিকতা, নিম্ন মেরুকরণ-নির্ভর ক্ষতি (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.

The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 dB 10G, 400G এবং 800G সিস্টেমের জন্য পর্যাপ্ত ছিল, বিশেষ করে যারা PAM4 মড্যুলেশন ব্যবহার করে, প্রায়ই SC APC বা LC APC সংযোগকারীর চাহিদা থাকে।

The angled physical contact (APC) polish provides a RL of >60 dB, প্রতিফলিত আওয়াজ কম করে যা জটিল PAM4 চোখের চিত্রকে মারাত্মকভাবে অবনমিত করতে পারে। ইনস্টলেশন পদ্ধতিতেও নতুনত্ব দেখা যায়, দ্রুত সংযোগকারী (ক্ষেত্র-ইন্সটলযোগ্য সংযোগকারী নামেও পরিচিত) সক্ষম করে-সাইটে, টুল-সন্নিবেশ ক্ষতি কার্যকারিতা সহ কম সমাপ্তি এখন কারখানার প্রতিদ্বন্দ্বী-পলিশ সংযোগকারী (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
